新能源電站集控解決方案
【概要描述】風力發電綜合自動化系統可對風場風機、變電站、氣象站、無功補償裝置等設備進行實時監測和控制，實現設備數據采集、解析、處理、事件記錄、存儲，并通過各種樣式的圖表、趨勢、報表呈現電站的運行情況，確保用戶遠程對電站數據的監控需求。其友好的用戶界面、全面的數據服務、強大的分析功能、完善的故障報警確保了風場發電系統的安全、可靠和穩定運行。
- 分類：智慧新能源
- 作者：
- 來源：
- 發布時間：2021-07-01
- 訪問量：0
風力發電綜合自動化系統可對風場風機、變電站、氣象站、無功補償裝置等設備進行實時監測和控制，實現設備數據采集、解析、處理、事件記錄、存儲，并通過各種樣式的圖表、趨勢、報表呈現電站的運行情況，確保用戶遠程對電站數據的監控需求。其友好的用戶界面、全面的數據服務、強大的分析功能、完善的故障報警確保了風場發電系統的安全、可靠和穩定運行。
系統采用C/S+B/S雙重結構結合的方式設計，滿足不同用戶，不同環境下的使用需求。系統可實現對單一風電場的監視和控制也可實現對多個風電場的集中監控。
? 系統功能
集控中心計算機監控系統主要實現所屬水電站的數據采集、監視和控制(SCADA)、經濟調度、梯級AGC，自動電壓調整(AVC)等，并滿足上級調度部門通過本系統實現所屬水電站五遙(遙信、遙測、遙調、遙控和遙視)功能，為逐步實現所屬梯級水電站的集中監控，統一聯合調度積累經驗并創造條件。
集控中心計算機監控系統的主要功能如下：
1）集中集控功能。
2）數據采集和監視功能。
3）提供友好的全圖形人機界面功能。
4）自動發電控制（AGC）。
5）自動電壓控制（AVC）。
6）網絡維護管理功能。
7）計算機數據通信功能。
8）WEB功能。
9）報表支持系統。
10）歷史數據庫功能。
11）系統自診斷和自恢復功能。
? 系統特點
(1)系統采用分布式開放系統結構，主機兼操作員工作站、工程師站、遠程通訊站、站內通訊站、語音報警裝置等均采用開放的操作系統Unix和Window NT，網絡協議為TCP/IP。監控系統的全部計算機或PLC都直接接入網絡，控制命令可直接由工作站下達給各LCU，不需經其他計算機系統轉發。
(2)上位機采用100MB快速以太網接口與光纖網絡構成系統的主通道，PLC通過網絡直接連接，進一步保證了整個系統的可靠性和實時性。
? 系統架構
集控中心計算機監控系統采用開放分層分布式系統結構，可分為生產信息查詢層、監控層和接入層，相應的集控中心層網絡也分為生產信息網、監控主干網和接入網。主干網采用千兆以太網雙網結構，配置2臺千兆以太網交換機，傳輸介質為超5類雙絞線，采用國際標準網絡協議TCP/IP。系統中的服務器和工作站等設備通過冗余配置的1000Mbps以太網交換機連接，以保證計算機監控系統的安全運行。
集控中心電調自動化系統，中心站系統網絡由三個局域網區組成，分別是：
集控中心生產信息查詢層完成整個梯級電站的實時和歷史信息查詢工作，由WEB發布服務器、WEB數據服務器及瀏覽終端等設備構成。集控中心信息查詢網配置1000M以太網交換機，主要連接信息查詢層有關設備，并通過防火墻與公司生產管理信息系統連接，實現電站監控WEB發布功能。信息查詢網通過網絡安全隔離設備與梯級集控中心監控網連接。
系統接入網采用100M以太網雙網結構，傳輸介質為超5類線，采用國際標準網絡協議TCP/IP。2臺互為備用的通信服務器分別與監控系統的2臺主干網交換機和接入網交換機連接。并通過通信系統提供的冗余通道與碗米坡電站計算機監控系統和上級調度系統通信。
接入網核心層設在集控中心，采用高性能的核心路由器；接入層在碗米坡電站，配置接入路由器。路由器的接口配置及協議轉換功能應根據網絡主、備用通道的要求配置相應接口和協議轉換模塊，并且路由器應具有一定數量的擴展插槽。
組建集控中心專用數據網，實現集控中心系統與電站計算機監控系統之間的可靠通信，是集控中心自動化系統實現功能的基礎和保障。實現電站現地?zé)o人值班，意味著在集控中心必須實時監控到電站運行的所有重要信息，數據量非常龐大，可靠性和實時性的要求也很高，因此集控中心系統與電站計算機監控系統通信宜采用傳輸性能很好的寬帶光纖網絡通信方式才能滿足需要，并需配置冗余通道。
集控中心計算機監控系統接入網采用主、備用通道傳輸數據。主用通道采用電力光纖專用通道，備用通道采用衛星傳輸通道。

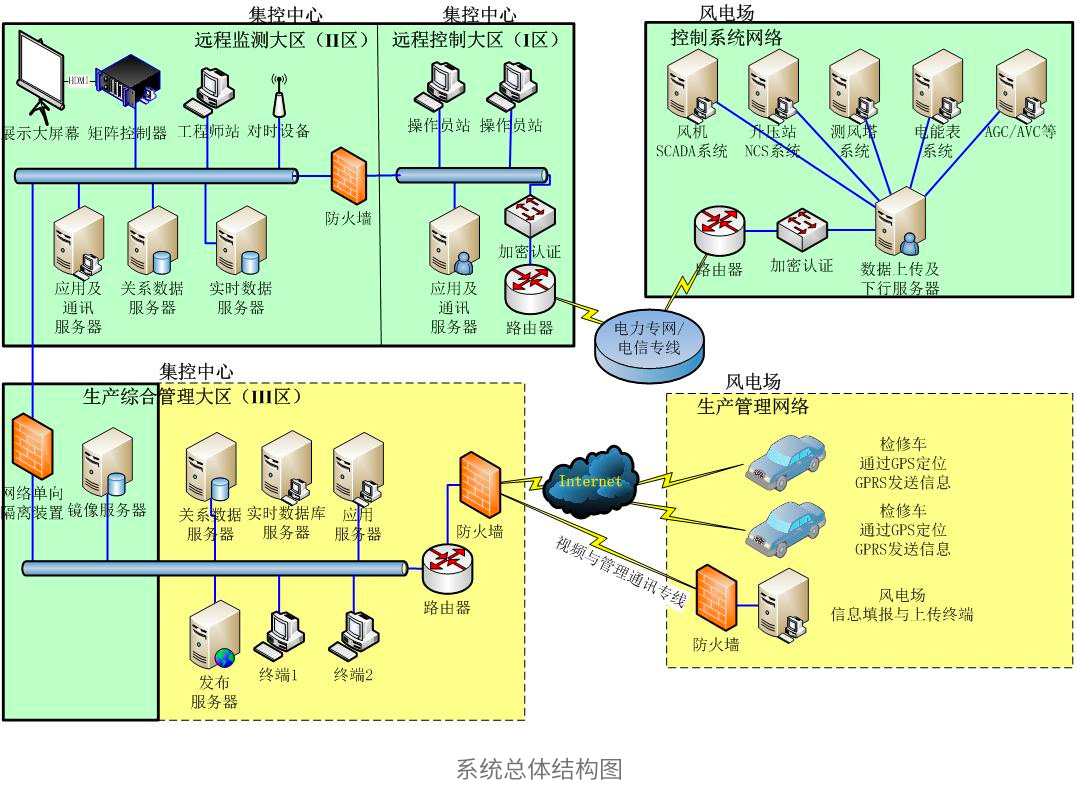

某風電場遠程集中監控系統總統結構圖如下圖所示：
